价 格
订货量
￥6590.00
1 - 9
￥6200.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：数字式 | 是否进口：否 | 产地：广东佛山 |
| 加工定制：否 | 类型：数字式电阻测量仪表 | 品牌：ETCR |
| 型号：ETCR3520 | 测量范围：0.005MΩ～10TΩMΩ | 电 源：6400mAh 14.8V |
| 测试电压：40V～5000VV | 精度：±5%rdg±3dgt | 重复误差：无 |
| 环境温度：-20℃～50℃ | 相对湿度：80%RH | 校准周期：一年 |
| 重量：约6kg | 尺 寸：280×260×160mm | 规格：1台/箱 |
| 短路电流：7mA | 电容测量：10nF～200uF | 电压测量：0V～1000V |
| 自设测试时间：10秒～3600秒 | 极化指数 吸收比 步进：有 | 斜坡 介质放电：有 |
| 实时电流示数：0.001nA～7.5mA | 存储功能：自动存储测试数据1000组 | USB通信 蓝牙通讯：有 |
| 测试计时器：0s～9999s |

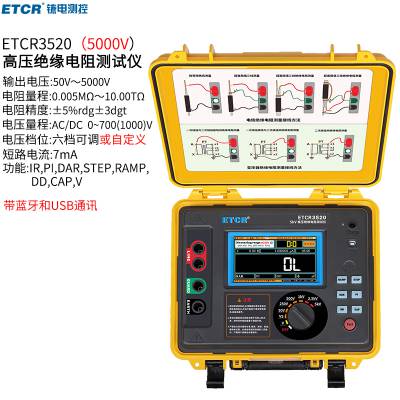

一． 简介
ETCR3520系列高压绝缘电阻测试仪是我公司精心研发的一款高性能高压绝缘电阻测试仪，仪表拥有完善的各种绝缘电阻指标测试功能、自设测试电压功能、良好的抗干扰能力，在变电站等有强感应电环境下、以及在分布电容较大的使用场景下具有明显优势。仪表采用真彩触摸屏，所有测试数据及电池电量同屏显示一目了然，旋钮开关和按键组合使得操作非常简单。用户无需费力记忆操作方法，点击屏幕的“HELP”即可弹出操作方法，有效指引用户操作仪表。产品适用于大容量、高压、强感应电环境下电气设备、输电线路等大型设备的绝缘电阻测试。是电力、电信、气象、机房、油田、机电安装和维修以及工矿企业供电部门常用而***的仪表。
仪表的测试计时器自动记录测试时间、存储含有日期时间的测试结果，触摸屏可以非常方便的查阅记录的历史数据，完全隔离的USB接口和蓝牙通信可将测试数据安全的上传到PC机或手机，供用户进行数据分析。仪表配置带有双层绝缘及屏蔽层的测试线，高压棒配有可更换的鳄鱼夹及钩子，可适应各种测试场所。仪表采用坚固的双层外壳结构，仪表外箱防护等级IP65，能防止运输存储过程中水分灰尘的侵入及防止撞击有效保护仪表。
二． 产品特点：
1. 5寸触摸彩屏，测试数据同屏显示。测试操作及查询历史记录非常方便。
2. 绝缘电阻量程：0.005MΩ～30TΩ。
3. 输出额定电压最多达8档（50V，250V，500V，1kV，2.5kV，5kV，10kV，15kV）。
4. 短路电流：7mA。
5. 输出功率大，抗干扰能力强，在分布电容较大的场景下（如长电缆线），以及强电磁干扰环境下(如变电站)，具有稳定的测试能力。
6. 完善的测量指标：绝缘电阻(IR)、极化指数(PI)、吸收比(DAR)、步进（STEP）、斜坡（RAMP）、介质放电指数(DD)、分布电容(CAP)、交直流电压（V）。
7. 自设置测量模式，可选择PI、DAR、DD计算公式，为用户提供多种选择。
8. 自设电压模式:可自由设定测试电压及测试时长，方便特殊场景需要。
9. 电压监视器：自动监测被测物带电电压。电压超过36V自动禁止测试有效保护仪表和操作人员。
10. 电流监视器：自动显示测试回路的电流。
11. 温度监视器：自动显示仪表箱内的温湿度。
12. 自动放电功能，测试后自动快速释放被测物的充电电荷，无需外加放电回路。
13. 大容量充电锂电池组14.8V 6400mAh。以保障长时间测试工作。
14. 大容量测试记录存储器，测试记录可在本仪器直接浏览分析。可自动存储具有测试日期、测试计时的实时测试数据共1000组。
15. USB通信上传功能，记录数据可上传电脑进行存储数据统计分析。
16. 蓝牙通信功能，可将测试结果上传到手机。
17. 双层外壳结构，坚固耐用，防护等级IP65（合上盖子时）。
三. 型号类别
型号 | 输出电压 | 绝缘电阻量程 | 短路电流 |
ETCR3520 | 50V，250V，500V，1kV，2.5kV，5kV | 0.005MΩ～10.0TΩ | 7mA MAX |
ETCR3520B | 50V，250V，500V，1kV，2.5kV，5kV，10kV | 0.005MΩ～20.0TΩ | 7mA MAX |
ETCR3520C | 50V，250V，500V，1kV，2.5kV，5kV，10kV，15kV | 0.005MΩ～30.0TΩ | 7mA MAX |
四. 绝缘电阻量程及精度
输出电压 | 绝缘电阻测量范围 | 测量精度 | 备注 |
50V | 0.005MΩ～10.0GΩ | ±5%rdg±3dgt | |
10.0GΩ～100GΩ | ±10%rdg±3dgt | ||
250V | 0.05MΩ～50.0GΩ | ±5%rdg±3dgt | |
50.0GΩ～500GΩ | ±10%rdg±3dgt | ||
500V | 0.10MΩ～100GΩ | ±5%rdg±3dgt | |
100GΩ～1.00TΩ | ±10%rdg±3dgt | ||
1kV | 0.50MΩ～200GΩ | ±5%rdg±3dgt | |
200GΩ～2.00TΩ | ±10%rdg±3dgt | ||
2.5kV | 1.00MΩ～1.00TΩ | ±5%rdg±3dgt | |
1.00TΩ～5.00TΩ | ±10%rdg±3dgt | ||
5kV | 2.00MΩ～2.00TΩ | ±5%rdg±3dgt | |
2.00TΩ～10.0TΩ | ±10%rdg±3dgt | ||
10kV | 5.00MΩ～4.00TΩ | ±5%rdg±3dgt | |
4.00TΩ～20.0TΩ | ±10%rdg±3dgt | ||
15kV | 10.0MΩ～6.00TΩ | ±5%rdg±3dgt | |
6.00TΩ～30.0TΩ | ±10%rdg±3dgt |
五. 技术规格
功 能 | 绝缘电阻测试（IR）；极化指数测试（PI）；吸收比测试（DAR）；步进测试（STEP）；斜坡测试（RAMP）；介质放电指数测试（DD）；电压测试（V）；电容测试（uF）。 |
电 源 | 可充电锂电池6400mAh 14.8V |
输出电压档位 | ETCR3520：50V，250V，500V，1kV，2.5kV，5kV ETCR3520B：50V，250V，500V，1kV，2.5kV，5kV，10kV ETCR3520C：50V，250V，500V，1kV，2.5kV，5kV，10kV，15kV |
自设输出电压 | 3520：40V～5kV，3520B：40V～10kV，3520C：40V～15kV |
输出电压精度 | （5%～10%）±10V |
绝缘电阻 测试范围 | ETCR3520：0.005MΩ～10.0TΩ ETCR3520B：0.005MΩ～20.0TΩ ETCR3520C：0.005MΩ～30.0TΩ |
短路电流 | 7mA MAX |
极化指数（PI） | 有 |
吸收比（DAR） | 有 |
步进（STEP） | 有 |
斜坡（RAMP） | 有 |
介质放电（DD） | 有 |
电压测量 | 范围：DC:0V～1000V；精度±5%rdg±3V 范围：ACC:0V～700V；精度±5%rdg±3V |
电容测量 | 范围：10nF～200uF；精度±10%rdg±10nF |
实时电流示数 | 显示测试电流值，电流显示范围：0.001nA～7.5mA |
实时电压示数 | 实时监测测试端子电压，非测试状态下电压大于36V时禁止测试，以保护仪表及操作人员安全。 |
测试计时器 | 自动记录测试时长，计时范围：0s～9999s |
测试时间 | 选择DAR、PI、DD测试选项后，在测得结果后立即停止测试；在自定义测试模式时，可自行设定测试时长；常规测试模式不限定测试时间，测试人员可手动终止测试。 |
自设测试时间 | 10秒～3600秒 |
存储功能 | 自动存储测试数据，可在本机显示、回放保存的测试记录。 |
USB通信 | 有，可通过USB线将测试记录转储到PC中。 |
蓝牙通信 | 有，可连接安卓手机或其他具有蓝牙通信功能的装置。 |
电池电量显示 | 有电池电量显示，电池电压低时提醒及时充电 |
自动关机功能 | 开机15分钟后自动关机 |
仪表尺寸 | 约280mm×260mm×160mm |
仪表质量 | ETCR3520：约3356g (含电池)； ETCR3520B：约3437g (含电池)； ETCR3520C：约3517g (含电池)； 总质量：约5.7kg（含附件） |
保护等级 | 合上盖子IP65，打开盖子IP40 |
抗噪声/干扰 | 8mA |
工作环境 | -20℃～50℃；80%RH |
存储环境 | -25℃～65℃；80%RH |
绝缘电阻 | 50MΩ（1000v）（测试线路与外壳间） |
耐 压 | AC 3kV 50Hz 1min（测试线路与外壳间） |
适合安规 | IEC61010-1，IEC61326-1 |
