| 产品特性：无线核相 | 是否进口：否 | 产地：广东广州 |
| 加工定制：否 | 品牌：ETCR | 型号：ETCR1500 |
| 测量范围：10V～500kV | 尺寸：主机195×100×45mm | 电池种类：5号碱性电池LR6 |
| 测量精度：相位：≤±8°，频率：≤±2Hz | 电源电压：主 机：DC9V，探测器: DC4.5VV | 用途：高低压核相 |
| 规格：1台/箱 |
一．简介
ETCR1500无线高压核相仪是专为高压线路及高压开关柜（中置柜、环网柜等）核相而精心设计制造的，仪表突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从10V～500kV电压自动核相，无需根据电压等级购置多套核相仪，节省成本，减少携带，省时快捷。本核相仪无线传输距离远，核相距离达200米（在空旷场地）。本核相仪还具有测试相位、频率、相序、变压器组别判断等功能，还有验电及电压等级显示功能。当线路电压超过35kV，必须使用非接触核相，核相时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全快速。用于环网柜核相时，探测器必须使用探针及环网柜测试线。

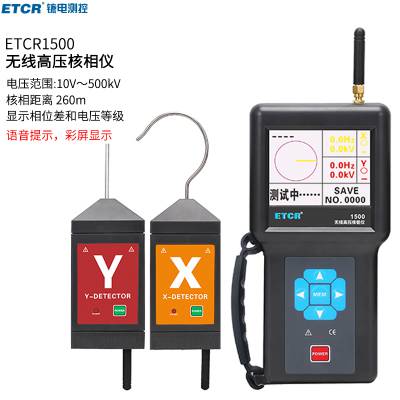

ETCR1500无线高压核相仪由主机、探测器、伸缩绝缘杆、监测软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能；具有历史数据读取、查阅、保存、打印等功能。
二．安全事项
核相作业需按照【***公司电力安全工作规程】中有关带电作业的相关要求执行，核相作业应在晴好天气下进行。核相作业时，操作人员应戴绝缘手套，人身与带电体的安全距离及绝缘杆有效绝缘长度要求。详见下表：
人身与带电体的安全距离
电压 等级 | 10KV | 35KV | 66KV | 110KV | 220KV | 330KV | 500KV |
安全 距离 | 0.4m | 0.6m | 0.7m | 1.0m | 1.8m | 2.2m | 3.4m |
带电作业时绝缘杆的最小有效绝缘长度
电压 等级 | 10KV | 35KV | 66KV | 110KV | 220KV | 330KV | 500KV |
最小有效绝缘长度 | 0.7m | 0.9m | 1.0m | 1.3m | 2.1m | 3.1m | 4.0m |
三．技术规格
功 能 | 高压线路及高压开关柜（中置柜、环网柜等）核相、频率、相位、相序测试及验电 |
电 源 | 主 机：DC9V，6节5号碱性电池LR6 探测器: DC4.5V，3节5号碱性电池LR6 |
核相方式 | 接触式核相：≤35kV线路时 非接触式核相：10kV～≤35kV时，可以在电缆线绝缘皮上进行核相 当线路电压＞35kV时，必须采用非接触核相。 |
核相电压 | 10V～500kV |
核相距离 | 200米 |
相别定性 | 同相:－20°～20°；异相: 100°～140°和220°～260° |
量 程 | 测试相位：0°～360° |
测试频率：45.0Hz～65.0Hz | |
精 度 | 相位：≤±8° |
频率：≤±2Hz | |
分 辩 率 | 相位：1° 频率：0.1Hz |
发射频率 | 433MHz、315MHz |
LCD尺寸 | 3.5寸彩屏；显示域：71mm×53mm |
相位指示 | 向量图及数字同时显示 |
电源指示 | 探测器具有绿色电源指示灯 |
验电指示 | “嘟--嘟--嘟”蜂鸣声 |
电压显示 | 显示电压等级 |
显示速率 | 2次/秒 |
数据存储 | 200组(掉电或更换电池不会丢失数据) |
自动关机 | 开机约15分钟仪表将自动关机 |
电池电压 | 当电池电压降到8.1V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。 |
额定电流 | 探测器：30mA max；主机：150mA max |
仪表质量 | 仪器：950g(含电池)；包装及绝缘杆的总质量：约3.0kg |
仪器尺寸 | 主机195mm×100mm×45mm；探测器130mm×65mm×45mm |
绝缘杆长度 | 直径Φ45mm；长度：缩态为1000mm；伸态为4500mm |
绝缘试验 | 绝缘杆拉伸后两端：AC 220kV/rms 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
外界干扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
防护等级 | IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 |
