| 产品特性：无线核相 | 是否进口：否 | 产地：广东广州 |
| 加工定制：否 | 品牌：ETCR | 型号：ETCR1600 |
| 测量范围：200V～220kV | 尺寸：195×100×45mm | 电池种类：碱性电池LR6 |
| 测量精度：核相：≤±12° 频率：≤±2Hz | 电源电压：DC 9V | 用途：高压核相 |
| 规格：1台/箱 | 核相距离：60m | 数据存储：9999组 |
一．简介
ETCR1600无线高压核相仪是专为高压线路核相而精心设计制造的，突破传统核相器电压等级限制问题，可以在较低电压线路中核相，完全实现从200V~220kV电压自动核相(如400V、10kV、35kV、66kV、110kV、220kV)，无需根据电压等级购置多套核相仪，节省成本，减少携带，省时快捷。本核相仪还具有测试相位、频率、相序、验电、变压器组别判断等功能。当裸导线电压超过35kV，必须使用非接触核相。此时可将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全快速！

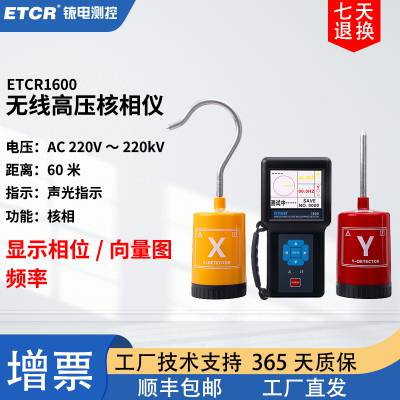

ETCR1600无线高压核相仪由主机、探测器、伸缩绝缘杆、监测软件、USB通讯线等组成，核相距离60米，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。
监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能；具有历史数据读取、查阅、保存、打印等功能。
二．技术规格
功 能 | 高压无线核相、频率、相位、相序、验电测试 |
电 源 | 主 机：DC9V，6节5号碱性电池LR6 探测器: 锌锰干电池6F22、9V |
核相方式 | 接触式核相：35kV以下的线路 非接触式核相：当线路电压超过35kV时，必须采用非接触核相 |
核相电压 | 200V～220kV |
核相距离 | 60米 |
相别定性 | 同相:－25°～25°；异相: 95°～145°和215°～265° |
量 程 | 测试相位：0.0°～360.0° |
测试频率：45.0Hz～65.0Hz | |
精 度 | 核相：≤±12° |
频率：≤±2Hz | |
分 辩 率 | 相位：0.1° 频率：0.1Hz |
发射频率 | 433MHz、315MHz |
LCD | 3.5寸彩屏；显示域：71mm×53mm |
相位指示 | 向量图及数字同时显示 |
电源指示 | 探测器具有绿色电源指示灯 |
工作指示 | 核相时探测器具有声光指示功能，红色双闪灯指示和“嘟--嘟--嘟”蜂鸣声 |
显示速率 | 2次/秒 |
数据存储 | 9999组(掉电或更换电池不会丢失数据) |
液晶背光 | 可调亮度，适应不同使用环境 |
自动关机 | 开机约15分钟仪表将自动关机 |
电池电压 | 当电池电压降到7.2V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。 |
额定电流 | 探测器：30mA max；主机：150mA max |
仪表质量 | 仪器：950g(含电池)；包装及绝缘杆的总质量：约3.0kg |
仪器尺寸 | 主机195mm×100mm×45mm；探测器290mm×250mm×80mm |
绝缘杆长度 | 直径Φ45mm；长度：缩态为1000mm；伸态为4500mm |
绝缘试验 | 绝缘杆拉伸后两端：AC 220kV/rms 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
外界干扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
防护等级 | IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 |
