| 产品特性：三相同测 | 是否进口：否 | 产地：广东佛山 |
| 加工定制：否 | 品牌：ETCR | 型号：ETCR1050 |
| 测量范围：10V-500KV | 尺寸：195×100×45mm | 电池种类：2600mAh充电锂电池 |
| 测量精度：≤±10° | 电源电压：3.7VV | 用途：测相序，核相 |
| 规格：1台/箱 | 核相距离：200m | 数据存储：200组 |
| 绝缘杆长度：约4300mm |
一、简介

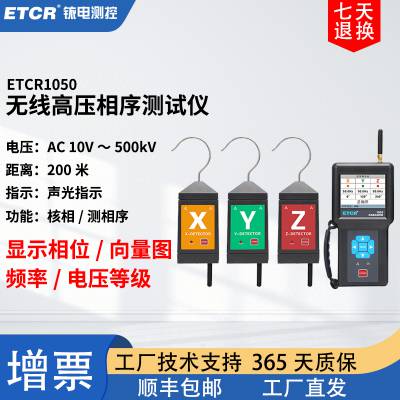

ETCR1050无线高压相序测试仪是专为高压线路及高压开关柜（中置柜、环网柜等）相序测试及核相而精心设计制造的，仪表突破传统核相器电压等级限制问题，可以在极低电压线路中进行相序测试，完全实现从10V~500kV电压等级进行测试，无需根据不同电压等级购置多套仪器，节省成本，减少携带，省时快捷。仪表除了相序测试，还具有核相、相位测试、频率测试等功能，还有验电及线路电压显示功能。当线路电压超过110kV，必须使用非接触测试，测试时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成相序测试与核相，无需直接接触高压导线，安全快速。
ETCR1050无线高压相序测试仪由主机、探测器、伸缩绝缘杆、数据上传软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、Z信号正常、正相序、反相序、同相、异相”等语音提示功能，使测试更简单轻松。
数据上传软件具有历史数据查询、向量图指示、相位指示功能；具有历史数据读取、查阅、保存、打印等功能。
二、规格参数
功 能 | 高压线路及高压开关柜（中置柜、环网柜等）相序测试、核相、频率、相位测试及验电 |
电 源 | 主 机：DC3.7V,2600mAh可充锂电池 探测器: DC3.7V,1000mAh可充锂电池 |
核相方式 | 接触式核相：≤110kV线路时 非接触式核相：≥10kV并且≤110kV显示时，可以在线缆绝缘皮上进行核相；当线路电压＞110kV时，必须采用非接触核相。 |
核相电压 | AC 10V～500kV |
核相距离 | 200m |
通讯距离 | 130m（主机与检测仪通讯距离） |
相别定性 | 同相:－20°～20°；异相: 100°～140°和220°～260° |
量 程 | 测试相位：0°～360° |
| 测试频率：45.0Hz～65.0Hz | |
精 度 | 相位：≤±8° |
| 频率：≤±2Hz | |
分 辩 率 | 相位：1° 频率：0.1Hz |
发射频率 | 433MHz |
LCD尺寸 | 3.5寸彩屏；显示域：71mm×53mm |
相位指示 | 向量图及数字同时显示 |
电源指示 | 探测器具有绿色电源指示灯 |
验电指示 | “嘟--嘟--嘟”蜂鸣声 |
电压显示 范围 | 0.4kV～110kV |
显示速率 | 2次/秒 |
数据存储 | 200组(掉电或更换电池不会丢失数据) |
自动关机 | 开机约15分钟仪表将自动关机 |
电池电压 | 主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯快速闪烁时，表示电池电压低请充电。 |
额定电流 | 探测器：30mA max；主机：150mA max |
仪表质量 | 主机：约380g(含电池)； 探测器：约156g×3个(含电池)； 总质量：约8kg（含附件） |
仪器尺寸 | 主机195mm×100mm×45mm；探测器130mm×65mm×45mm |
绝缘杆长度 | 约4300mm |
绝缘试验 | 绝缘杆拉伸后两端：AC 220kV/rms 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
外界干扰 | 无特强电磁场；无433MHz同频干扰 |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
防护等级 | IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
| 符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 |
