价 格
订货量
￥9286.00
1 - 9
￥8800.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：数字式 | 是否进口：否 | 产地：广东佛山 |
| 加工定制：否 | 类型：多功能功率测量仪表 | 品牌：ETCR |

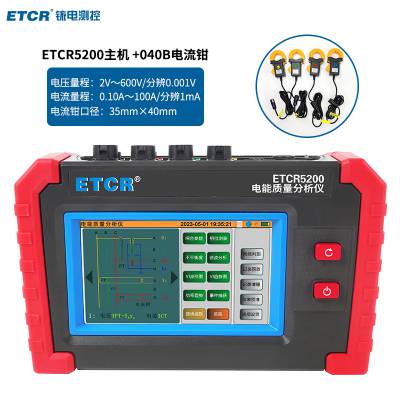

| 型号：ETCR5200 | 可测电压范围：2～600V | 可测电流范围：100mA～100A |
| 准确度等级：±(0.5%rdg) | 外形尺寸：240×170×68mm | 规格：1台/箱 |
| 有功功率：0.0000W～3600kW | 功率因数：-1.000～1.000 | 相位角：-179°～180° |
| 电压谐波比：0.0%～99.9% | 总谐波率：0.0%～99.9% | 三相不平衡：0.0%～*** |
一、产品特点
1. 对三相电能质量做全面分析和诊断。
2. 4款电流传感器提供选择，应对各种场所。
3. 4通道电流、3通道电压同时测量。
4. 测试精度0.5级，测试稳定，抗干扰能力强。
5. 触摸彩屏、人机操作简洁、中英文双语操作界面。
6. 通过USB通讯在电脑上进行分析。
7. 大容量锂电池。
二、产品功能
1. 波形实时显示(3路电压/4路电流)。
2. 电压和电流真有效值。
3. 相量图显示。
4. 各相谐波的测量，达51次谐波。
5. 柱形图显示各相电流和电压的谐波含有率。
6. 总谐波失真度(THD)。
7. 各相有功/无功/视在功率值及总值。
8. 电压电流功率趋势图。
9. 三相不平衡度测量(电压和电流)。
10. 录制波形及参数。
11. 截屏保存。
12. 触摸屏操作。
13. 电压闪变，电压骤升骤降捕捉。
14. 启动电流和浪涌电流监测。
15. USB接口与电脑上位机通信。
16. 可设定仪器的接线方式及电网类型。
17. 可选定不同电流钳和不同电压电流测试变比。
三、一般规格
电源 | DC7.4V，5200mAh 可充锂电池，外接充电器 |
显示模式 | 5寸触摸彩屏 |
工作电流 | 约490mA |
电流钳规格（选配） | 015B电流钳：17mm×18mm； 042B电流钳：35mm×40mm； 050B电流钳：Φ50mm； 300FA柔性电流钳：Φ300mm； |
仪器尺寸 | 长宽厚：240mm×170mm×68mm |
通道数 | 3路电压，4路电流。 |
电压量程 | 2V～600V |
电流量程 | 015B电流钳：10mA～10.0A； 042B电流钳：0.1A～100A； 050B电流钳：1A～1000A； 300FA电流钳：10A～6000A； |
频率量程 | 40Hz～70Hz。 |
谐波 | 有，2～51次。 |
总谐波失真 | 有，2～51次，各相 |
三相不平衡度 | 有 |
通讯接口 | USB |
菜单语言 | 中文、英文可切换 |
电池电量指示 | 电池符号显示电量，当电池电量过低时,仪器会自动关机。 |
自动关机 | 在录制功能打开下，仪器不自动关机。 |
未打开录制功能情况，可根据设定的15分钟、30分钟、60分钟时间后自动关机。 | |
仪器质量 | 约8kg(含包装及附件) |
输入阻抗 | 测试电压输入阻抗为：1MΩ。 |
耐压 | 仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟 |
绝缘 | 仪器线路与护套外壳之间≥10MΩ。 |
结构 | 双重绝缘，带绝缘防振护套。 |
适合安规 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2。 |
工作温湿度 | -10℃～40℃；80%RH以下。 |
存放温湿度 | -10℃～60℃；70%RH以下。 |
随机附件 | 主机：1台；工具包：1件；表笔测试线：4条（黄，绿，红，黑各1条）；鳄鱼夹：4个； 电源适配器：1个；4G内存卡：1个；电流传感器：选购（300FA电流钳含电池） |
四、仪表精度
测量 | 测量范围 | 显示分辨率 | 参考范围内的误差 |
频率 | 40Hz～70Hz | 0.001Hz | ±(0.01)Hz |
电压真有效值 | 2V～600V | 最小分辨0.001V | ±(0.5%rdg) |
电流真有效值 | 10mA～6000A | 最小分辨0.001A | ±(0.5%rdg) |
有功功率 | 0.0000W～3600kW | 最小分辨0.001W | ±(1%rdg+3dgt)；Cosφ≥0.8 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8 | |||
无功功率 | 0.0000VAR～3600kVAR | 最小分辨0.001VAR | ±(1%rdg+3dgt)；Sinφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5 | |||
视在功率 | 0.0000VA～3600kVA | 最小分辨0.001VA | ±(1%rdg+3dgt) |
功率因数 | -1.000～1.000 | 0.001 | ±(1.5%rdg+3dgt)；Cosφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.5 | |||
相位角 | -179°～180° | 0.001° | ±(3°) |
电压谐波比 包含2～51次 (Vrms>50V) | 0.0%～99.9% | 0.001% | （2～20次）±(1%rdg+5dgt) （21～30次）±(1%rdg+10dgt) （31～51次）±(1%rdg+15dgt) |
电压谐波角 (Vrms>50V) | -179°～180° | 0.001° | ±(3°)谐波2～25次 |
±(10°)谐波26～51次 | |||
电流谐波比 包含2～51次 (Arms>I量程÷100) | 0.0%～99.9% | 0.001% | （2～20次）±(1%rdg+5dgt) （21～30次）±(1%rdg+10dgt) （31～51次）±(1%rdg+15dgt) |
电流谐波角 (Arms>I量程÷100) | -179°～180° | 0.001° | ±(3°)谐波2～25次 ±(10°)谐波26～51次 |
总谐波率 (THD或THD-F)≤50 | 0.0%～99.9% | 0.001% | ±(1%rdg+10dgt) |
失真因数 (DF或THD-R)≤50 | 0.0%～99.9% | 0.001% | ±(1%rdg+10dgt) |
三相不平衡 | 0.0%～*** | 0.01% | ±(1%) |
五、电流钳特性（选购件）
电流钳类型 | 电流钳图片 | 电流真有效值 | 分辨率 | 电流真有效值 误差 | 相位角φ 误差 |
ETCR 015B CT尺寸：17mm×18mm | | 10mA～10.0A | 1mA | ±(1%rdg+0.05%fs) | ±(2°) |
ETCR 042B CT尺寸：35mm×40mm |
| 0.10A～100A | 1mA | ±(1%rdg+0.05%fs) | ±(2°) |
ETCR 050B CT尺寸：Ф50mm | | 1.0A～1000A | 1mA | ±(2%rdg+0.05%fs) | ±(2°) |
ETCR 300FA CT尺寸：Ф300mm | | 10.0A～6000A | 1mA | ±(1%rdg+0.05%fs) | ±(2°) |
