| 产品特性：数字式 | 是否进口：否 | 产地：广东佛山 |
| 加工定制：否 | 类型：接地电阻测量仪表 | 品牌：ETCR |
| 型号：ETCR3000B | 测量范围：0.00Ω～30.00KΩMΩ | 电 源：2号碱性干电池 |
| 测试电压：0.0～600V | 精度：±2%rdg±3dgt | 重复误差：无 |
| 环境温度：-10℃～40℃ | 相对湿度：80%RH以下 | 校准周期：1年 |
| 重量：5kg | 尺 寸：212mm×175mm×85mm | 规格：1台/箱 |
| 测试频率：128Hz/111Hz/105Hz/94Hz(AFC) | 测试电流：＞20mA（正弦波） | 开路测试电压：AC 40V |
| 电极间距范围：可设定1m～100m | 数据存储：300组 | USB接口：有 |
| 报警功能：有 | 测 试 线：4条（2条20米，2条10米） |
一．简介
ETCR3000B接地电阻·土壤电阻率测试仪专为现场测量接地电阻、土壤电阻率、接地电压而精心设计制造的，采用数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响最小化，提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压测量。

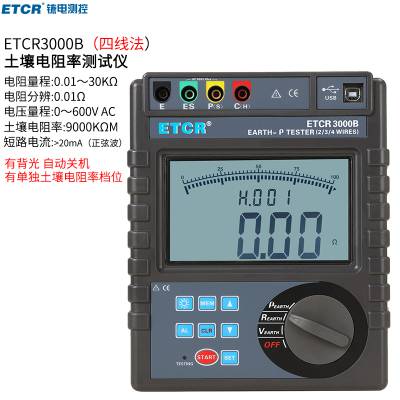

ETCR3000B接地电阻·土壤电阻率测试仪由主机、数据上传软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示，白屏背光，棒图指示，一目了然。同时能存储300组数据，通过数据上传软件实现历史查询与在线实时监测功能，动态显示，告警指示，具有历史数据读取、查阅、保存、报表、打印等功能。
ETCR3000B接地电阻·土壤电阻率测试仪别名：精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪等。
二．技术规格
1．基准条件和工作条件
影响量 | 基准条件 | 工作条件 | 备注 |
环境温度 | 23℃±1℃ | -10℃～40℃ | ---- |
环境湿度 | 40%～60% | ＜80% | ---- |
仪表工作电压 | 9V±0.1V | 9V±1.5V | ---- |
辅助接地电阻值 | ＜100Ω | ＜30kΩ | rC、rP |
干扰电压 | 无 | ＜20V | ---- |
干扰电流 | 无 | ＜2A | ---- |
测R时电极间距 | a＞5d | a＞5d | ---- |
测ρ时电极间距 | a＞20h | a＞20h | ---- |
2．一般规格
功 能 | 二三四线测量接地电阻、土壤电阻率；接地电压测量 |
电 源 | DC 9V，2号碱性干电池（LR14 1.5V×6） |
量 程 | 接地电阻：0.00Ω～30.00kΩ |
土壤电阻率：0.00Ωm～9000kΩm | |
接地电压：0V～600V | |
测量方式 | 精密4线、3线法测量、简易2线测量接地电阻 |
测量方法 | 接地电阻：额定电流变极法，测量电流20mA Max 土壤电阻率：四极法(温纳法) 对地电压：平均值整流(P(S)-ES接口间） |
测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
测试电流 | ＞20mA（正弦波） |
开路测试电压 | AC 40V max |
测试电压波形 | 正弦波 |
电极间距范围 | 可设定1m～100m |
换 档 | 接地电阻：0.00Ω～30.00kΩ全自动换档 |
土壤电阻率：0.00Ωm～9000kΩm全自动换档 | |
背 光 | 可控白屏背光，适合昏暗场所使用 |
显示模式 | 4位超大LCD显示，白屏背光 |
测量指示 | 测量中LED闪烁，LCD倒计数,进度棒图指示 |
LCD尺寸 | 128mm×75mm；显示域：124mm×67mm |
仪表尺寸 | 212mm×175mm×85mm |
标准测试线 | 4条：红色20m，黑色20m，黄色10m，绿色10m各1条 |
简易测试线 | 2条：红色1.6m，黑色1.6m各1条 |
辅助接地棒 | 4根：φ9mm×230mm |
测量时间 | 对地电压：约3次/秒 |
| 接地电阻、土壤电阻率：约15秒/次 | |
测量次数 | 5000次以上(短路测试，测1次，停30秒再测) |
线路电压 | AC 600V以下测量 |
通讯接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
通 讯 线 | USB通讯线1条，长1.5m |
数据存储 | 300组，显示“FULL”符号表示存储已满 |
数据保持 | 保持数据时“HOLD”符号指示 |
数据查阅 | 查阅数据时“READ”符号指示 |
溢出显示 | 超量程溢出时“OL”符号指示 |
干扰测试 | 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 |
辅助接地测试 | 具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 |
电池电压 | 当电池电压降到约7.5V时，电池电压低符号“”显示，提醒更换电池 |
工作电流 | 待机: 约20mA(背光关闭) |
| 开机开背光：约45mA(背光关闭25mA) | |
| 测量：约100mA(背光关闭) | |
质 量 | 仪表：约1330g |
总质量：约4.5kg(含包装) | |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -20℃～60℃；70%RH以下 |
过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61326(EMC) |
适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031；IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG 366-2004。 |
3．基准条件下基本误差及性能指标
测量功能 | 测量范围 | 精 度 | 分辨力 |
接地电阻(R) | 0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
土壤电阻率(ρ) | 0.00Ωm～99.99Ωm | (ρ=2πaRa:1 m～100m；π=3.14) | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
土壤电阻率(ρ) | 10.00kΩm～99.99kΩm | (ρ=2πaRa:1 m～100m；π=3.14) | 10Ωm |
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9000kΩm | 1kΩm | ||
接地电压 | AC 0.0～600V | ±2%rdg±3dgt | 0.1V |
注：1. rC max或rP max时的附加误差≤±3%rdg±5dgt。
(rC max：4kΩ+100R＜50kΩ；rP max：4kΩ+100R＜50kΩ)
2. 5V干扰电压时的附加误差≤±5%rdg±5dgt。
警告：在仪器进行充电、连接电脑、或外部供电时，严禁进行电压测量。
